PANASONIC松下插件機
產品名稱：

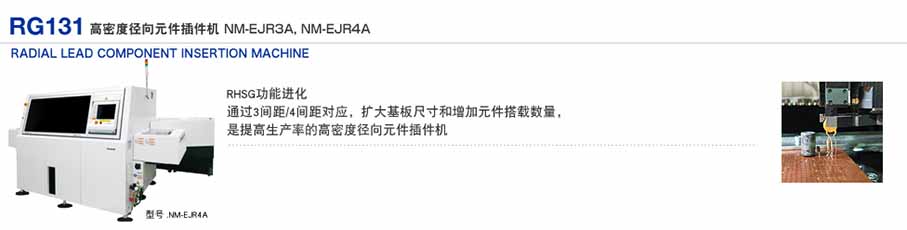

Panasonic RL131高密度徑向元件插件機
產品特點
Panasonic RL131高密度徑向元件插件機
產品說明
通過提高插件速度·運轉率，使生產率提高
- 能夠選擇2間距規格(2.5 mm、5.0 mm）或者3間距規格（2.5 mm、5.0 mm、7.5 mm）或者4間距規格（2.5 mm、5.0 mm 、7.5 mm、10.0 mm）。
-
無論是3間距規格（2.5 mm、5.0 mm、7.5 mm），還是4間距規格（2.5 mm、5.0 mm 、7.5 mm、10.0 mm）的大型元件，
都可以實現高速插件（0.25 s～0.6 s/點）。 - 通過導銷方式，只要有插入元件的間隙即可插件，實現高密度插件。
通過全體自動補正功能的標準裝備，實現了高度信賴性
- 通過搭載覆蓋基板全體的兩孔全體自動補正功能，可簡易調準位置。
通過增加元件供給數和2分割，實現長時間運轉
- 元件搭載總數增加到80站，同時大型元件可以設置數也增加到32站(16 + 16)。
- 元件供給部分成2部分，運轉中也可以供給元件 (交換模式等)。
降低運行成本
- 鐵砧刃,引線切刀,夾盤墊,推進器墊等消磨元件與RHSG等可以通用。
- 插件機系列設備的搬送系?XY工作臺、控制器、驅動器等實現共用化。機種切換準備等作業和維護作業也有共通性。
操作性的提高
- 在前部和后部設置同一操作盤，大幅度提高了操作性（標準規格）
- 操作盤采用液晶觸摸屏，進行誘導式操作實現簡單操作。能夠單擊切換日文／英文／中文的表示。
- 通過新控制器，存儲程序增加為200個。數據文件的導出入，能夠對應大容量的SD存儲卡。
- 本公司以往機種(RH series)的NC數據能夠依舊使用。
- 在畫面顯示元件供給部的元件配置，搭載了機種切換支援功能。
- 顯示日常保養檢查的時期和作業內容，搭載了維護支援功能。
擴大功能選購件
- 通過大型基板對應選購件，實現最大尺寸650 mm × 381 mm基板的孔識別和插件。
- 通過搬送2片基板選購件，基板搭載時間縮短一半，從而提高生產率。特別對插件點數少的情況有效。
AR-DCE (型號 NM-EJS4B) 數據創建與編輯器系統
- AR-DCE編程軟件可在設備運行中進行離線編輯和數據優化。
規格參數
|
機種名 |
RG131 |
|
|
型號 |
NM-EJR3A |
NM-EJR4A |
|
基板尺寸（mm） |
L 50 × W 50 ? L 508 × W 381 |
|
|
插件速度*1 |
0.25 s/點 ? 0.6 s/點 |
|
|
元件搭載數量 |
40 |
80（連接模式時），40 + 40（交換模式時） |
|
對象元件 |
間距 2.5 mm , 5.0 mm , 7.5 mm , 10.0 mm 高度Hn=Max. 26 mm 直徑D=Max. 18 mm 電阻, 電解電容器, 陶瓷電容器, LED, 晶體管, 過濾器, 電阻網絡 |
|
|
基板替換時間 |
約2 s ? 約4 s (室溫20℃時) |
|
|
元件插入方向 |
4方向 (0 °, 90 °, -90 °, 180 °) |
|
|
電源 *2 |
三相 AC 200 V, 3.5 kVA |
|
|
空壓源 |
0.5 MPa, 80 L/min (A.N.R.) |
|
|
設備尺寸（mm） |
W 3 200 × D 2 417 × H 1 620 *3 |
|
|
重量 |
2 250 kg |
2 350 kg |
*插件速度等值，會隨條件而異。
*詳細請參照《規格說明書》。
*1:隨條件而異
*2:也可對應三相 220 / 380 / 400 / 420 / 480 V
*3:不包括信號塔
