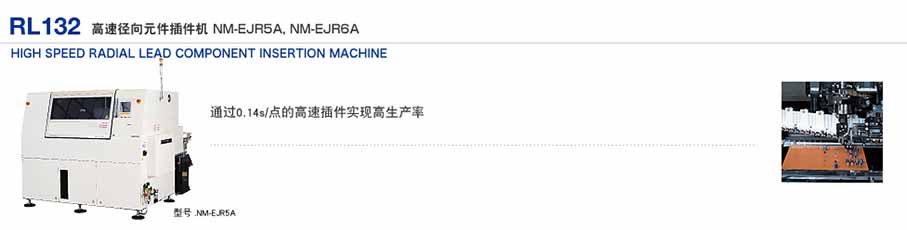

RL132高密度徑向元件插件機

通過0.14 s/點的高速插件實現高生產率，通過補正孔的位置實現高度信賴性，降低運行成本，提高操作性，可適應全球對應變壓器

實現0.14 s/點的高速插件

使用引腳線削成V型方式的徑向元件高速插件機,實現0.14s/點的高速插件。

能夠選擇2間距規格(2.5 mm、5.0 mm）或者3間距規格（2.5 mm 、5.0 mm 、7.5 mm）或者4間距規格（2.5 mm、5.0 mm、7.5 mm、10.0 mm ）。

實現了高效率生產

通過元件供給部固定方式和元件用完檢測功能的搭載,能夠事先補充元件,實現長時間運轉。

通過元件供給部的2分割方式,可以選擇連接模式、準備模式、交換模式。(只限80站規格)

可以在前期工序（安裝元件）以及元件交換中稼動設備，提高稼動率。

搭載自動處理插件錯誤的全自動恢復功能，實現了長時間不停止運轉。

實現高度單位面積生產率

元件供給部的小型化,大幅度縮小了占有面積。(40站規格時,與RL131相比大約縮小35%)

省空間化可以縮短動作路線,實現高效率生產。

通過補正孔的位置實現高度信賴性

通過插入位置的所有孔(2孔或者3孔)的位置識別，計算出最佳插件位置進行補正，實現穩定插件。

降低運行成本

鐵砧刃和推壓橡膠塊等消磨元件與RHS2B、RL131等可以通用。

在插件機系列設備,有關操作性、數據構造、XY工作臺等方面可以通用。機種切換準備等作業和維護作業也有共通性。

操作性的提高

在前部和后部設置同一操作盤，大幅度提高了操作性（標準規格）操作盤采用液晶觸摸屏，進行誘導式操作實現簡單操作。

能夠單擊切換日文／英文／中文的表示。

存儲程序最多可以對應200個。數據文件的導出和導入可以通過大容量的SD卡對應。

本公司以往機種(RH series)的NC數據能夠依舊使用。

在畫面顯示元件供給部的元件配置，搭載了機種切換支援功能。

顯示日常保養檢查的時期和作業內容，搭載了維護支援功能。

全球對應變壓器

由于內藏220、380、400、420、480V的全球對應變壓器,不需要外接變壓器。

擴大功能選購件

通過大型基板對應選購件,實現最大尺寸為650 mm × 381 mm基板的孔識別和插件。

通過搬送2片基板選購件，基板搭載時間縮短一半，從而提高生產率。特別對插件點數少的情況有效。

*1:也可對應三相 220 / 380 / 400 / 420 / 480 V

*2:不包括信號塔

*3:只是主體重量

*插件速度等值，會隨條件而異。

*詳細請參照《規格說明書》。
