PANASONIC松下錫膏印刷機
首頁>產品中心>PANASONIC松下錫膏印刷機
產品說明
1、功能概述
CCXPro20是款高速度&高精度的錫膏印刷機，重復精度±8μm，印刷精度±15μm，印刷生產循環周期共 7
秒。（不包括印刷錫膏和清洗）。CC+能處理 50mm × 50mm 到 510mm × 510mm 的 PCB 板及能滿足 03015（公制）
、0.3pitch 等細間距的工藝要求。
2.錫膏印刷范圍
1、SMT 工藝的電阻，電容，電感，二極管，三極管等貼片元器件生產加工：
03015（公制）、01005、 0201、 0402、 0603、 0805、 1206 等以及其他規格尺寸；
2、IC: 支持 SOP、TSOP、 TSSOP、 QFN 等封裝，最小間距(Pitch) 0.3mm;
支持 BGA, CSP 封裝，最小球徑(Ball) 0.2mm;
3、應用范圍
手機、通訊、液晶電視、機頂盒、家庭影院、車載電子、醫療電力設備、航天航空等產品/設備的生產
制造, 和一般電子產品的生產
3、印刷尺寸：50mm × 50mm - 510mm × 510mm;
4、PCB 規格：厚度 0.6mm - 6mm;
5、FPC 規格：厚度 0.6mm 以下(帶治具)。
三、機器配置
1、可編程電控調整刮刀壓力懸浮式刮刀印刷頭:
1.1、可編程刮刀壓力進行調整，壓力控制準確;
1.2、前后刮刀壓力獨立調整, 確保因刮刀材質疲勞變形而產生壓力的失衡，從而引起前后印刷的差
異性;
1.3、可編程電機控制刮刀與鋼網分離速度及行程;
2、標準型不銹鋼刮刀、獨特設計、提高刀片使用壽命;
3、視覺對準系統;
4、平臺 UVW 自動校正系統;
5、PCB 夾持及支撐裝置:
5.1、磁性頂針;
5.2、PCB 側邊柔性夾緊裝置，保證 PCB 夾持時不會產生彎曲變形;
5.3、Z 向壓板;
5.4、強力真空吸;
5.5、柔性自動頂針(選配);
6、數控導軌調整運輸寬度及運輸速度;
7、干、濕、抽真空三種可編程，可任意組合的鋼網清潔系統;
8、工業控制型電腦,Windows 7 中英版界面操作系統;
9、智能軟件診斷系統;
10、支持 2D、SPI 聯機、SPC 軟件功能;
11、標準 SMEMA 連機接口。

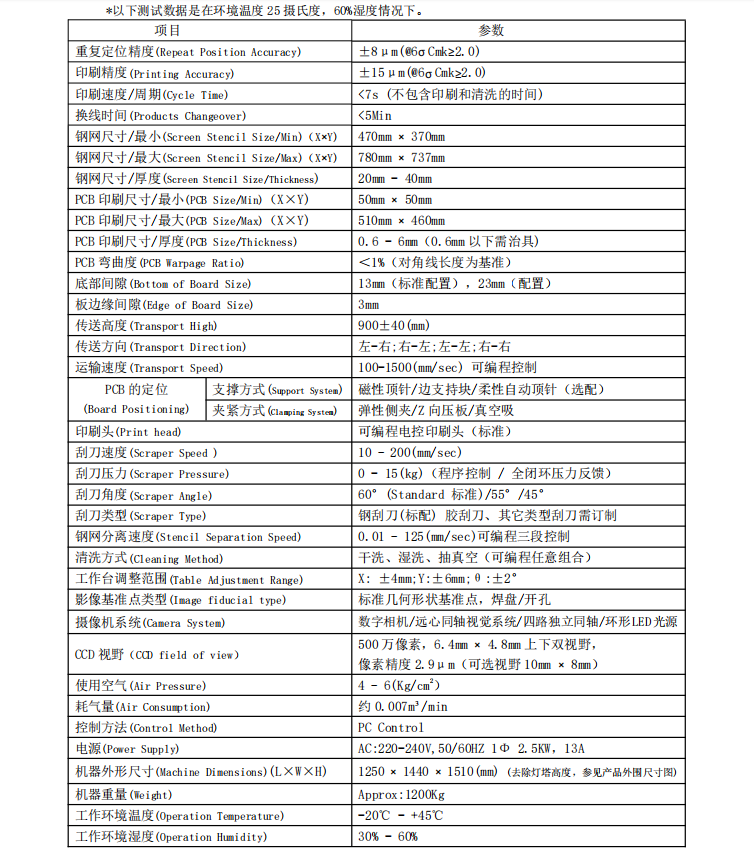

規格參數
資料添加整理中...
